| 形式 | FHC-85EA FHC-B85EA |
|---|---|
| 工作管長 (mm) | L20-200mm L25~300mm (選購配件) |
| 主軸馬達 (hp) | 3 HP(2.2kw), (2 個), 標準。 2-5 HP(1.5kw~3.75kw), (2 個), 特別指定 |
| 主軸轉速 (rpm) | 50Hz (850RPM(轉速)~1300RPM(轉速)), 60Hz (1020RPM(轉速)~1560RPM(轉速) ) |
| 變頻器 (kw) | 5.5KW~7.5KW(7.5HP~10HP) (選購配件) |
| 空氣壓力 (mpa) | 6~8 Kg/cm², 120ml/min , 0.6~0.8mpa |
| 刀頭適用規範 (mm) | Ø12~Ø52 標準刀頭 大Ø60, Ø25~Ø80 選購配件 |
| 適合管徑、圓棒加工範圍、O.D.外角、 I.D.內角、端面 (mm) | O.D Ø12~Ø52/t0.8~5 O.D Ø50~Ø80/t0.8~5 |
| 適合材質 | 鋼管、鐵管、不銹鋼管、鋁管、銅管 |
| 機械尺寸 (LxWxH) (mm) | 2000x2000x1500 |
| 包裝尺寸 (LxWxH) (mm) | 2140x1700x1800 |
| 淨重 (kg) | 1290 |
| 毛重 (kg) | 1440 |
自動型
料槽 (自動進料機特別指定) 自動下料、自動進退刀、自動落料、連續循環進退刀、加工速度快、精密度高、減少人力、增加產能。標準管端面倒方式
標準刀盤、夾具、刀片座裝置
‧Ø16~Ø10 倒內外角
‧Ø10~Ø3.2 倒外角或內角
‧選購刀盤Ø5~Ø12
‧標準刀盤Ø12~Ø52 (大 Ø60)
‧標準刀盤Ø25~Ø80 Ø25~Ø150
‧FHC-75EA夾模
‧FHC-120EA夾模

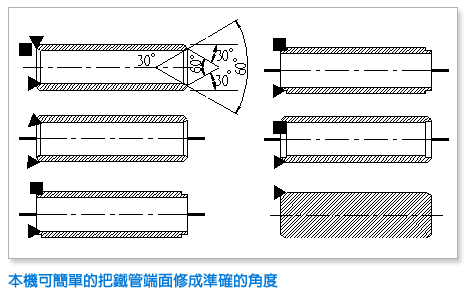

‧倒角樣式
‧新型刀盤Φ12 ~ Φ120
‧75EA
‧85EA
‧120EA
‧700EA系列使用
‧760EA系列使用
‧雙頭倒角機夾模 Ø12~Ø52
‧82SA 標準夾模 Ø10~Ø80
‧150SA 標準夾模 Ø25~Ø150
‧170SA 特別指定夾模 Ø50~Ø170
‧標準倒角刀盤(左右各1組)x每台2組
‧圓型夾模(2個)x1組
特別附件
| NO. | 管徑 Ø | 長度 L |
| 1. | Ø12~Ø27 | 25~200 mm |
| 2. | Ø16~Ø38 | 100~700 mm |
| 3. | Ø22~Ø50 | 100~1000 mm |
| 4. | Ø38~Ø60 | 100~1200 mm |
| 5. | Ø50~Ø76 | 300~1500 mm |
| 6. | 300~2000 mm | |
| 7. | 300~2500 mm |
特殊指定配件
‧非標準指定刀盤
