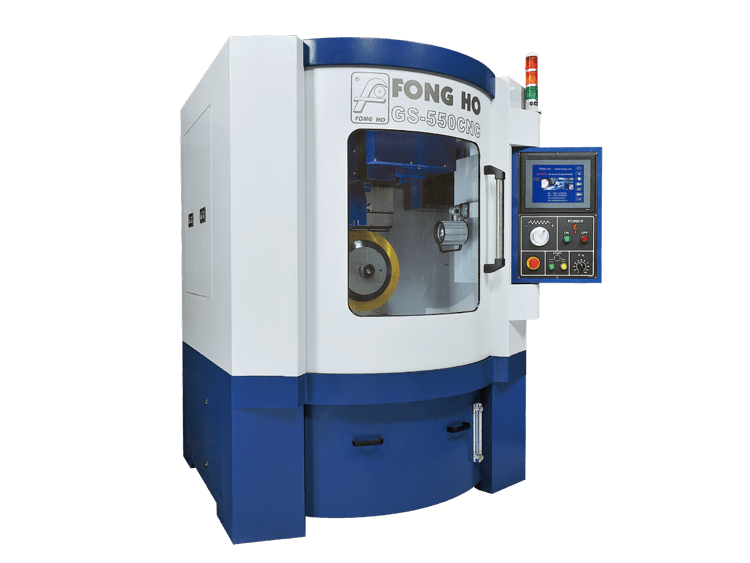

GS-550CNC
(高速鋼)

圓鋸片研磨機

GS-550CNC

研磨規格 GS-550CNC
研磨外徑 (mm) O.D. Ø80~Ø510
齒距 (mm) 大 25
鋸片齒數 (齒) 10~998
鋸片厚度 (mm) 厚 8
切削角 0.01°~30°
研磨速度 (齒/分) 2~60
使用總電力 (kw) 15
砂輪規格
砂輪外徑 (mm) ø150
砂輪中心孔 (mm) ø32
砂輪厚度 (mm) 厚 10
砂輪迴轉線速度 (rpm) 6000~10000
馬達
主軸高速馬達 (kw) 2.7
馬達變頻器 (kw) 3.7
X 軸伺服馬達 (kw) 1.3 附剎車器型
Y 軸伺服馬達 (kw) 0.85 附剎車器型
Z 軸伺服馬達 (kw) 1.3 附剎車器型
C 軸伺服馬達 (kw) 085 鋸片360° 轉動
高壓冷卻液馬達 (kw) 1.5
油霧回收機馬達 (kw) 1.5
除屑機馬達 (kw) 0.025
油水分離機 (kw) 0.025
高壓冷卻液裝置規格
出水量 (liters/min) 75
出水壓力 (kg/cm²) 9
水箱容量 (liters) 260
油霧回收裝置
處理能力 (m3/min) 7~9
靜壓 (mmAq) 130~150
入口直徑 (mm) 125
噪音水準 (dB(A)) 60
磁鐵除屑機
處理能力 ( liters/min) 60
機器尺寸及重量
尺寸(寬x深x高) (mm) 1290(W) x 1870(D) x 1900 (H)
重量 (kgs) 3800
*本公司隨時在進行研究改進的工作,因此保有隨時更改設計,全部機型規格尺寸及機械機構之權利,產品規格依實物為準,其解釋權歸屬鋒和公司,若有任何變更,恕不另行通知。



  • 1. 本機結合機械構造,電腦程式控制及人機介面觸控螢幕操作型對各種齒型、齒數、齒深、背隙角、逃隙角、斷屑溝槽、齒型倒角研磨速度,作完整設定。
  • 2. 只做研磨加工資料資料,一次性輸入即全部完成全自動研磨加工,高精度、加工速度快、品質穩定、效果良好,客戶滿意




隨機配備及附件 GS-550CNC
鋸片夾緊盤 6組--ø125、ø180、ø210、ø260、ø310、ø400mm
工作燈 1組--防水防塵石英燈
自動給油潤滑系統 1組
自動油脂潤滑系統 1組
電器箱熱交換器 1組
高壓冷卻液裝置 1組
油霧回收機 1組
磁鐵式鐵屑過濾機 1組
油水分離機 1組
*本公司隨時在進行研究改進的工作,因此保有隨時更改設計,全部機型規格尺寸及機械機構之權利,產品規格依實物為準,其解釋權歸屬鋒和公司,若有任何變更,恕不另行通知。
選購配備 GS-850CNC
大徑鋸片夾緊盤 ø480 mm
鑽石砂輪片 ø150 x T3.0、3.5、4.0、4.5、5.0、5.5、6.0 mm
特殊齒型程式
*本公司隨時在進行研究改進的工作,因此保有隨時更改設計,全部機型規格尺寸及機械機構之權利,產品規格依實物為准,其解釋權歸屬鋒和公司,若有任何變更,恕不另行通知。
