‧本机依客户指定制作自动储料架3M~9M，切断落料架0.5M~3.5M。
‧切钢铁用 伺服马达驱动与滚轮送料+伺服马达与滚珠螺杆驱动止挡器：工件与头料、尾料前后分开落料。
| 型式 | FHC-360AB-1S | ||
|---|---|---|---|
| 锯片驱动马达 | 5HP | 4极 A (标准) | |
| 2极 B (特别) | |||
| 锯片转速 | A: | L 20RPM(转速)-70RPM(转速) H 35RPM(转速)-120RPM(转速) |
(标准) |
| B: | L 40RPM(转速)-140RPM(转速) H 70RPM(转速)-240RPM(转速) |
(特别) | |
| 变频器 | 5kw / 7.5HP 选购品 | ||
| 头部角度 | 90º | ||
| 虎钳型式 | 双边 | ||
| 冷却泵浦马达 | 40W (1/8P) 或 1/2HP ; 40W (1/8P) | ||
| 虎钳大挟持距离 | 150 | ||
| 使用锯片 | HSS Ø250-Ø400(10"-14") 标准Ø350 大Ø400 | ||
| 锯片销孔 | 2 x 11 x PCD63 x 32 | ||
| 选择性进料速度 | 0-50 M | ||
| 送料长度 | 0-2000 mm (长 2000~3500mm) | ||
| 油压马达 | 2HP (1.5kw) | ||
| 油压压力 | 25-30 kg/cm² | ||
| 气压压力 | 7 kg/cm² (120 ℓ/min) | ||
| 背料马达 | 2HP (1.5 Kw) | ||
| 排列马达 | 1HP (0.75 Kw) | ||
| 送料伺服马达 | 1.5Kw | ||
| 伺服马达驱动止挡器 | 1.5Kw | ||
| 工作台高度 | 900 mm | ||

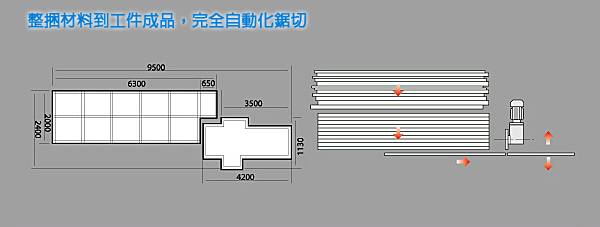

| 机械尺寸(长x宽x高) | 9500 x 2400 x 2000 mm (374" x 95" x 79") inch | ||
| 净重 | 4000 kgs (8800 lbs) | ||
伺服马达与滚珠螺杆驱动止挡器
‧止挡器可依工件长度调整，确保锯切高精度。
可调式储存料架
‧可依工作大小，形状调整排列。
‧ 附单滚轮进料装置，进料效果优异。
全自动储存送料装置
‧具自动备料，自动排列特性。
‧材料自动送至待料区，节省送料时间
滚轮式送料装置
‧双滚轮式进料机构，进料快速。伺服马达驱动，速度为可调式。
‧右滚轮附译码器，可做自动修料头，及精密定寸锯切。
铝切断头部
‧400AB系列之机头结构。
钢铁切削头部
集中式操控面板
‧触控萤幕控制。
| 模型 | FHC-360AB-1S | |
| 头部角度 | 90° | |
 |
mm | 75 |
 |
mm | 90 |
 |
mm | 60x60-75x75 |
 |
mm | 40x80 |
锯切节距
| 实心棒材 | 节距 | 管类 | 节距 |
| Ø10 - Ø15 | 4-6 | 薄 管 | 3-6 |
| Ø15 - Ø20 | 6-8 | 厚 管 | 6-8 |
| Ø20 - Ø30 | 8-10 | 厚 管 | 8-12 |
| Ø30 - Ø50 | 10-12 | 请使用正确节距之锯片，确保锯切效果。 | |
| Ø50 - Ø70 | 12-14 | ||
| Ø70 - Ø80 | 14-16 | ||
